Tierra Armada ofrece soluciones estructurales de ingeniería tanto pasivas como activas que mitigan el riesgo de desprendimiento de rocas y controlan los niveles de daños.
Protección pasiva contra desprendimientos de rocas
El terraplén para desprendimientos de rocas Reinforced Earth® resiste impactos de 5.000 KJ.
La solución de protección contra desprendimientos de rocas de Tierra Armada es el resultado de décadas de investigación y desarrollo que han llevado a la creación de una barrera de protección contra desprendimientos de rocas estrecha, innovadora y de alto rendimiento. Más recientemente, las pruebas a escala real realizadas por Tierra Armada en 2020 consistieron en soltar un bloque gigante de 12,4 toneladas desde una altura de 41 metros e impactar contra la estructura de 3 metros de grosor, lo que provocó un impacto de 5,1 megajulios (vídeo disponible más abajo). El estrecho terraplén absorbió con éxito la energía del impacto, llevando los límites de la interacción suelo-estructura a un nuevo nivel y estableciendo un récord mundial para una estructura de suelo reforzada.
Cobertizos y galerías
La utilización de arcos prefabricados TechSpan® y de cajones prefabricados TechBox™ está ganando popularidad entre los ingenieros. Los muros de contención contiguos construidos dentro de límites de excavación estrechos suelen diseñarse utilizando TechWall™ o T-Wall®.
Barreras de protección contra desprendimientos de rocas
Las barreras pasivas de protección contra desprendimientos de ro cas de Tierra Armada están fabricadas con materiales metálicos, no metálicos y/o compuestos. Se aplica principalmente para detener y atrapar rocas, cantos rodados, piedras disparadas o escombros que puedan estar fluyendo o cayendo por causas naturales. La barrera de protección contra desprendimientos de rocas es una solución de soporte que permite retener estos elementos desintegradores y desprendidos, evitando así daños a las infraestructuras y previniendo perturbaciones como cortes de tráfico. Tiene capacidad para resistir impactos de energía típicamente de hasta 5000KJ.
La barrera pasiva de protección contra desprendimientos de rocas de Tierra Armada puede utilizarse como alternativa eficaz a las medidas de mitigación más tradicionales y costosas, y presenta numerosas ventajas:
- Rentable en comparación con barreras rígidas similares
- Eficaz para canales confinados y abiertos
- Fácil limpieza y mantenimiento
- No afecta al flujo de sedimentos en condiciones normales
- Bajo impacto estético en el paisaje
Protección activa contra desprendimientos de rocas
Redes de protección contra desprendimientos de rocas
Las empresas de Tierra Armada también diseñan soluciones de ingeniería y suministran materiales para la construcción de protección activa utilizando nuestra solución de red de protección de malla metálica en combinación con los clavos de suelo TerraNail™ y los anclajes de suelo TerraAnchor™. Nuestra solución de redes de protección consiste en redes de alta resistencia (grado > 800MPa) o productos genéricos como la malla de gaviones o la malla de alambre soldado.
Tierra Armada también ofrece soluciones de protección contra desprendimientos de rocas con cortinas. Se trata de una membrana flexible que soporta la presión superficial generada por la posible masa de suelo inestable o el flujo de escombros, clasificada en dos tipos:
- Malla de alta resistencia a la tracción fabricada con alambres revestidos con una resistencia mínima a la tracción de 1770 MPa
- Malla rectangular de alambres revestidos con una resistencia mínima a la tracción de 400 MPa. Están disponibles en diferentes diámetros y resistencias de malla en función de la geología y la geometría del talud que hay que proteger.
Nuestras soluciones han demostrado su eficacia:
- Instalación rápida y sencilla
- Sostenible con un alto nivel de seguridad
- Gran durabilidad
Referencias
El cobertizo del desprendimiento de rocas de Yeongi-gun, Chungcheong, Corea del Sur
Debido a la creciente densidad de población, el gobierno coreano solicitó soluciones urgentes para prepararse ante el aumento del tráfico en esta zona propensa a desprendimientos de rocas. Los promotores iniciaron la construcción de varias estructuras de paso subterráneo con protección añadida contra el desprendimiento de rocas. Los característicos muros guía y paso subterráneo del proyecto incluyen una sección prefabricada TechWall™ de 549 m de longitud y una caseta de protección prefabricada TechBox™ de 171 m, con una longitud total de 720 m.
El cobertizo «Arco» del desprendimiento de rocas de Jeongseon, Gangwon-do, Corea del Sur
Los arcos prefabricados TechSpan® son una alternativa rentable y que ahorra tiempo en comparación con los cajones de hormigón in situ, gracias a la rapidez de construcción y a que no es necesario cerrar carreteras durante la instalación. Los ingenieros son conscientes de que los arcos dispersan eficazmente las cargas de impacto y, por tanto, minimizan los posibles daños estructurales provocados por el impacto de las rocas. Este ejemplo ilustra las ventajas de utilizar TechSpan® para galerías de cobertizos contra desprendimientos de rocas.

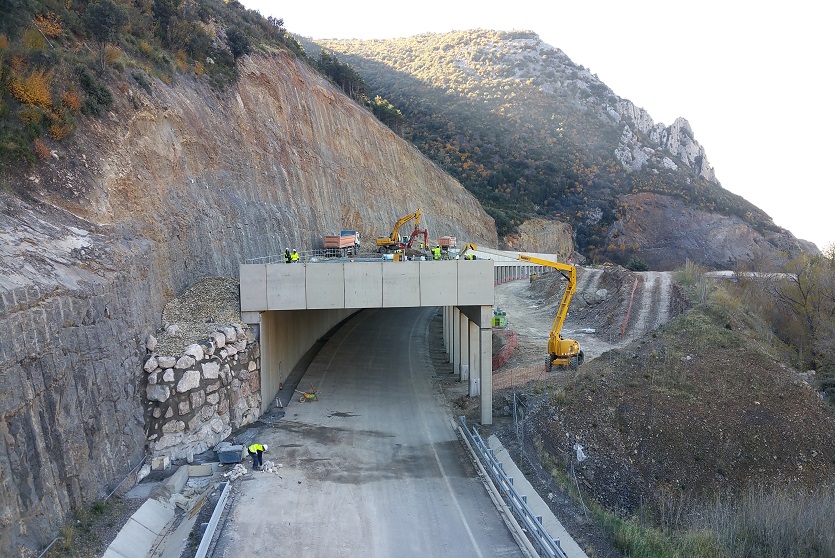

Cobertizo del desprendimiento de rocas de la Autovía Mudéjar A23, Huesca-Jaca, España
Esta mejora de la autovía conecta la costa mediterránea con los Pirineos centrales. Una parte vital del nuevo enlace se extiende por laderas propensas a desprendimientos de rocas que requieren viajeros con protección frente a posibles desprendimientos. Nuestra solución consistió en diseñar, fabricar e instalar una galería de cobertizos para desprendimientos de rocas cortada y cubierta de 232 m de longitud y muros guía de contención de tierras TechWall™ .
