Tierra Armada ha desarrollado varias soluciones para diseñar y construir grandes estructuras de puentes cajón prefabricados de hormigón. Nuestras soluciones personalizadas gozan del reconocimiento de propietarios, ingenieros y constructores por igual.
La innovación de TechBox

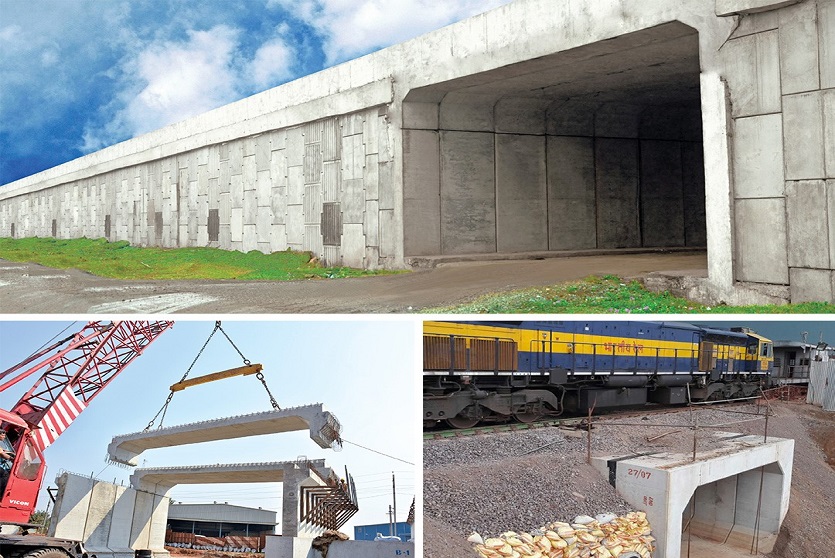

Esta solución de Tierra Armada satisface la necesidad de nuestros clientes de disponer de una alternativa rápida y duradera a la construcción de grandes alcantarillas de cajón independientes o multicelulares. TechBox™ es ideal para espacios libres de ≥ 5 m x 3 m.
Entre las aplicaciones típicas de TechBox™ se incluyen las estructuras de caja cortada y cubierta, como estructuras de uno o varios vanos para soporte directo y paso para vehículos y ferrocarril (incluido el ferrocarril pesado), pasos peatonales y de animales, y vías navegables.
El enfoque de diseño TechBox
Nuestro enfoque de diseño estructural y geotécnico tiene en cuenta la interacción suelo-estructura y todas las características periféricas del tamaño, la finalidad y el entorno de la estructura. Los ingenieros de Tierra Armada analizan la planificación del subsuelo y del relleno, la secuencia de instalación y los requisitos de rendimiento del servicio. Mediante el modelado de la estructura en servicio a través del análisis FEM, nuestros especialistas en puentes establecen modelos de suelo elasto-plásticos fiables para determinar la rigidez y elasticidad aceptables del suelo y, a continuación, diseñan los elementos estructurales prefabricados en torno a estos modelos de suelo-estructura.
Combinamos el modelo de comportamiento del suelo con componentes estructurales articulados finos y flexibles optimizados que dan como resultado un diseño altamente predecible y estable para su estructura. El resultado:
- Rentabilidad: los costes globales de instalación son iguales o inferiores a los de los métodos convencionales.
- Ahorro de tiempo: el método estandarizado para instalar unidades modulares reduce drásticamente el tiempo de construcción.
- Calidad técnica: la producción controlada en fábrica de paneles de pared y losas de sobrepuente garantiza la mejor calidad.
- Sostenibilidad: la optimización del contenido de material utilizando secciones delgadas y el relleno como elemento estructural reduce el consumo de materiales.
- Seguridad en mente: al utilizar elementos prefabricados de alta ingeniería, es más fácil organizar la seguridad en las obras mediante procedimientos estandarizados.
Procedimiento de construcción de TechBox
- Instalación y alineación de los paneles laterales prefabricados segmentados de altura completa.
- Continuación de la instalación de muros laterales prefabricados de altura completa.
- Instalación de sobrepuentes segmentados (unidades de losa superior).
- Losa de base in situ (si es necesario).
- Aplicación del tratamiento conjunto.
- Relleno de la fase 1 (antes de la aplicación de puntos de sutura laterales).
- Colado in situ de costura lateral (que conecta las paredes laterales con las losas superiores).
- Fase 2 de relleno (terminación y acabado).
MSE Muro alternativo para puentes cajón
La versatilidad de los muros de Tierra Armada® MSE se presta a la construcción de puentes cajón. Estos muros se diseñan a menudo de forma similar a losestribos de puentes de carretera y ferrocarril, con muros de ala de MSE adyacentes para formar estructuras de puentes en cajón.
Alternativa TechWall™ y T-Wall® para puentes cajón
En algunas circunstancias que implican aberturas de vanos muy amplios, se puede adaptar una solución TechWall™ de muro contrafuerte o T-Wall® diseñada a medida para crear un puente de cajón, que normalmente requiere elementos de sobrepuente de vanos largos.
Acabado arquitectónico
Disponemos de una amplia gama de opciones de acabado arquitectónico, lo que permite a los arquitectos personalizar las estructuras y especificar elementos de revestimiento con un atractivo enlucido.
