Marcos Prefabricados TechBox®

TechBox®, una solución de última generación para la construcción de grandes puentes de cajón, alcantarillas y refugios de protección contra desprendimientos de rocas.

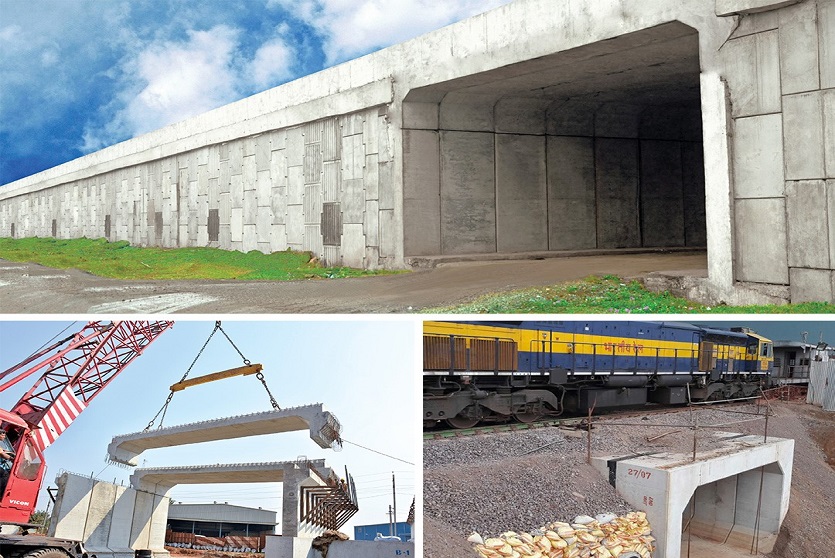

TechBox® es una solución de ingeniería específica para la construcción de robustos puentes «tipo caja» de pasos inferiores de uno o varios vanos, pequeños puentes y pasos cortados y cubiertos.

Estas estructuras se construyen utilizando secciones prefabricadas de hormigón segmentadas de precisión que se ensamblan en la obra. El uso de moldes de encofrado prediseñados, la fabricación de calidad controlada y los procedimientos de instalación planificados de antemano reducen la duración del trabajo en la obra. La solución TechBox® permite una terminación más rápida, segura y eficiente en la obra en comparación con la naturaleza impredecible de las alternativas de hormigonado in situ.

Aplicaciones

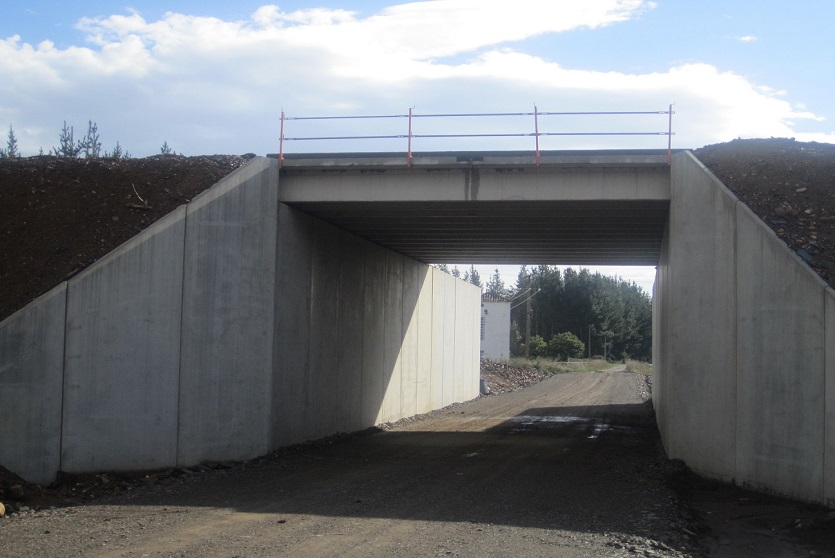

• Pasos inferiores y superiores de carreteras y vías férreas

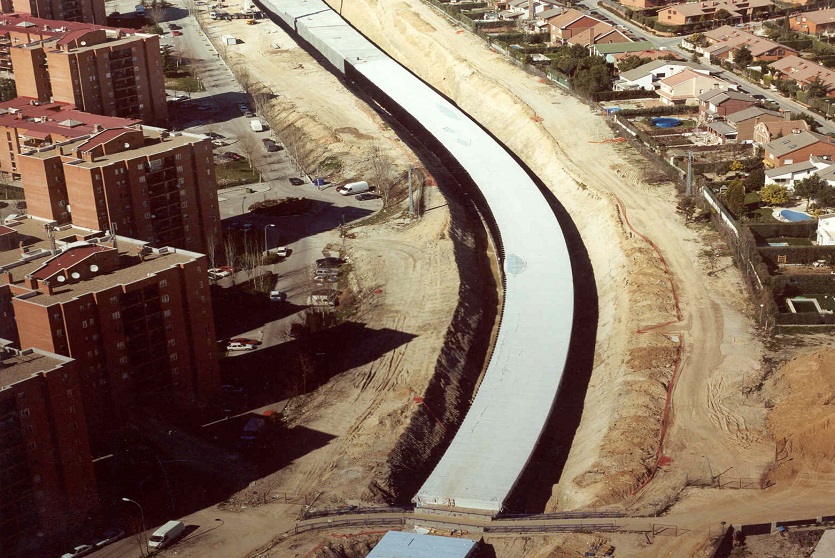

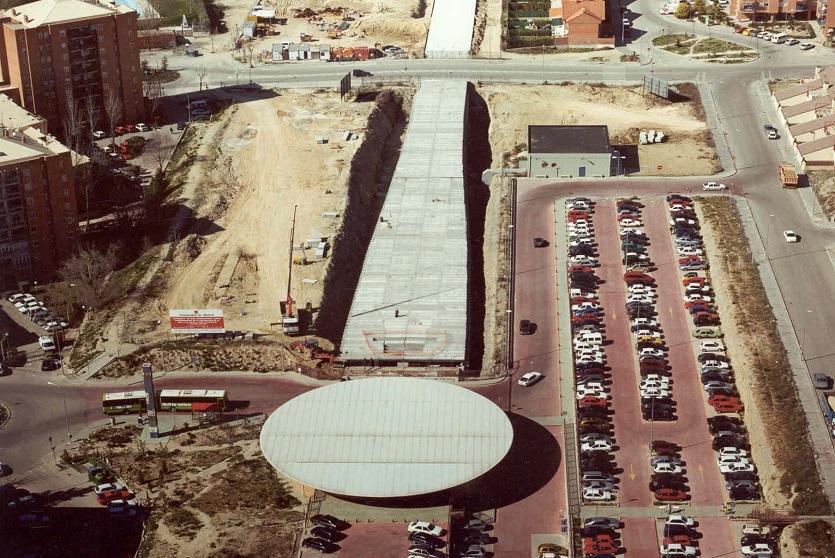

• Túneles falsos de todo tipo
• Grandes alcantarillas
• Canalización de vías navegables
• Refugios de protección contra desprendimientos de rocas

Diseño

El diseño se realiza mediante el método de modelización de elementos finitos (MEF). Gracias a este método, se optimizan los tamaños de las secciones de hormigón y los diseños de los refuerzos, lo que da como resultado las secciones más delgadas y duraderas posibles. Los análisis de modelización por elementos finitos tienen en cuenta, entre otros, los siguientes aspectos:

• Peso propio de los elementos prefabricados
• Presión aplicada al rodamiento
• Capacidad de los suelos de cimentación
• Secuencia de instalación
• Efectos de la altura de la cubierta de relleno
• Cargas estáticas y cargas vivas
• Requisitos de vida útil

Fabricación

Los ingenieros y jefes de proyecto de Tierra Armada son especialistas en el desarrollo, la fabricación, la manipulación y los procedimientos de entrega de soluciones prefabricadas de hormigón en todo el mundo. Las operaciones de prefabricación se llevan a cabo en un entorno de planta de calidad controlada, bien fuera del emplazamiento que requiere transporte, bien en el lugar de trabajo.

Normalmente, nuestros ingenieros gestionarán el diseño y la fabricación de los moldes de encofrado prefabricados específicos para que coincidan con precisión con el diseño optimizado de las secciones TechBox®. Analizamos las condiciones del emplazamiento del proyecto, las limitaciones del calendario, el tamaño de las cuadrillas de trabajo y la disponibilidad de equipos, entre otros factores, a la hora de desarrollar la secuencia de actividades de fabricación.

Instalación

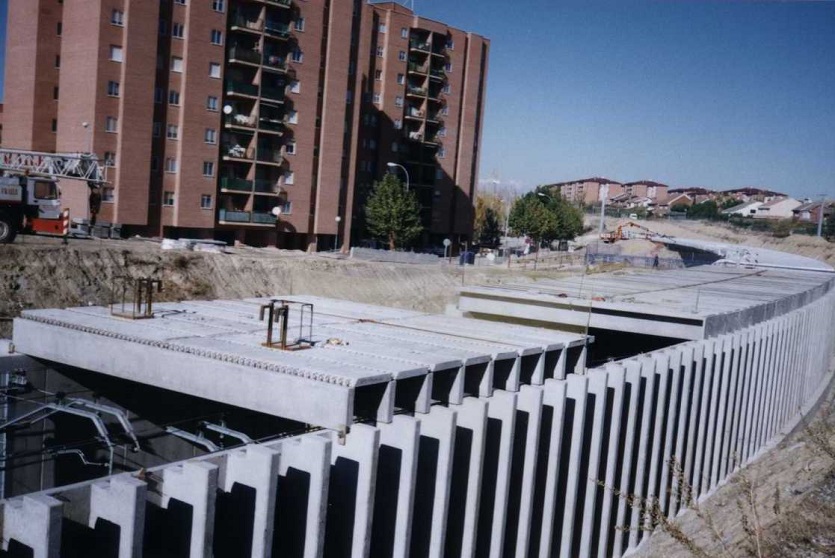

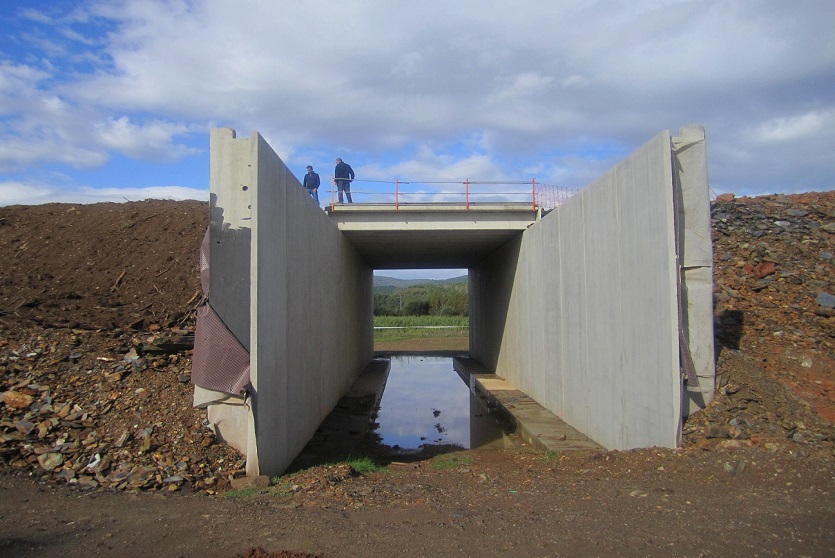

Las unidades necesarias para montar una sección de puente TechBox® constan normalmente de tres unidades prefabricadas segmentadas: dos unidades de pared lateral de altura completa y una unidad de losa de cubierta. Las paredes laterales de altura completa se asemejan mucho a nuestra solución TechWall®, aunque modificada para incluir vigas de costura laterales. Los pasos generales para construir TechBox® incluyen:

• Instalación de armarios altos laterales
• Colocación de las unidades superiores de la losa del «techo
• Colado o unión de la losa base
• Aplicación de impermeabilización, protección de juntas
• Relleno escalonado hasta el nivel de puntada
• Fundición de los haces de puntada lateral y superior
• Finalización del relleno y acabado

Dado que normalmente se requieren estructuras de contención de tierra para los muros de ala o los tímpanos, estos se construyen a menudo utilizando Tierra Armada®, TechWall™, T-Wall® u otras soluciones de muros de contención diseñadas y suministradas por Tierra Armada
